几种常见的内抽芯斜滑块导滑形式,设计时,尺寸L应保证斜滑块有足够的侧向移动距离,以保证内侧抽芯动作的顺利完成。
1)模具斜滑块的推出形程与倾斜角。斜滑块抽芯机构推出行程的计算方法同斜导柱抽芯机构最小开模形程的计算方法相似。为保证导滑精度,避免滑块复位时倾斜而运动不流畅,导滑长度应是斜滑块顶出高度的1.5倍。
斜滑块的强度较高,可承受较大的弯矩,其倾斜角可比斜导柱倾角设计得大一些,不过最好不要超过26°。另外,在设计同一副模具时,如果塑件各处的侧凹深浅不同,可将各处的斜滑块设计成不同的倾斜角,以便在相同的推出行程下得到不同的侧向抽芯距。
2)斜滑块的装配要求。为保证斜滑块合模时拼合紧密,避免注射成型时产生溢斜飞边,斜滑块装配时与模套底部及端面之间均要留0.2~0.5mm的间隙。这样斜滑块与动模(或导滑槽)之间有了磨损之后,通过修磨斜滑块的端面,还可继续保持拼合的紧密型。
3)斜滑块推力不均问题。采用推杆直接推动斜滑块运动时,由于加工制造的误差,往往会出现推力不均,斜滑块不能平稳移动的现象,严重时能使模具或塑件被损坏。如果需要解决这一问题,可在推杆与斜滑块之间加设一个推板。
4)正确选择主型芯位置。主型芯位置应尽量选择位置在动模上,这样,主型芯在塑件的脱模过程中具有导向作用,塑件与各斜滑块脱离的机会均等,所以脱模顺利。
5) 开模时斜滑块的止动方法。斜滑块通常设置在动模部分,并要求塑件对动模部分的抱紧力大于对定模部分的抱紧力,这样开模时,塑件才能留在动模一侧。但有时因为塑件的特殊结构,定模部分的抱紧力大于动模部分,此时如果没有止动装置,斜滑块在刚开模时便有可能与动模产生相对运动,导致塑件损坏或滞留在定模而无法取出。开模时,在导销的约束下斜滑块不能进行侧向运动,塑件随斜滑块与动模一起运动。这种结构要安全、可靠。
构成模具型腔的零件统称为成型零件,它主要包括凹模、凸模、型芯、镶块、各种成型杆、各种成型环。由于型腔直接与高温高压的塑料相接触,它的质量直接关系到制件质量,因此要求它有足够的强度、刚度、硬度、耐磨性,以承受塑料的挤压力和料流的摩擦力,有足够的精度和较低的表面粗糙度(一般R0.4μm以下),以保证塑料...

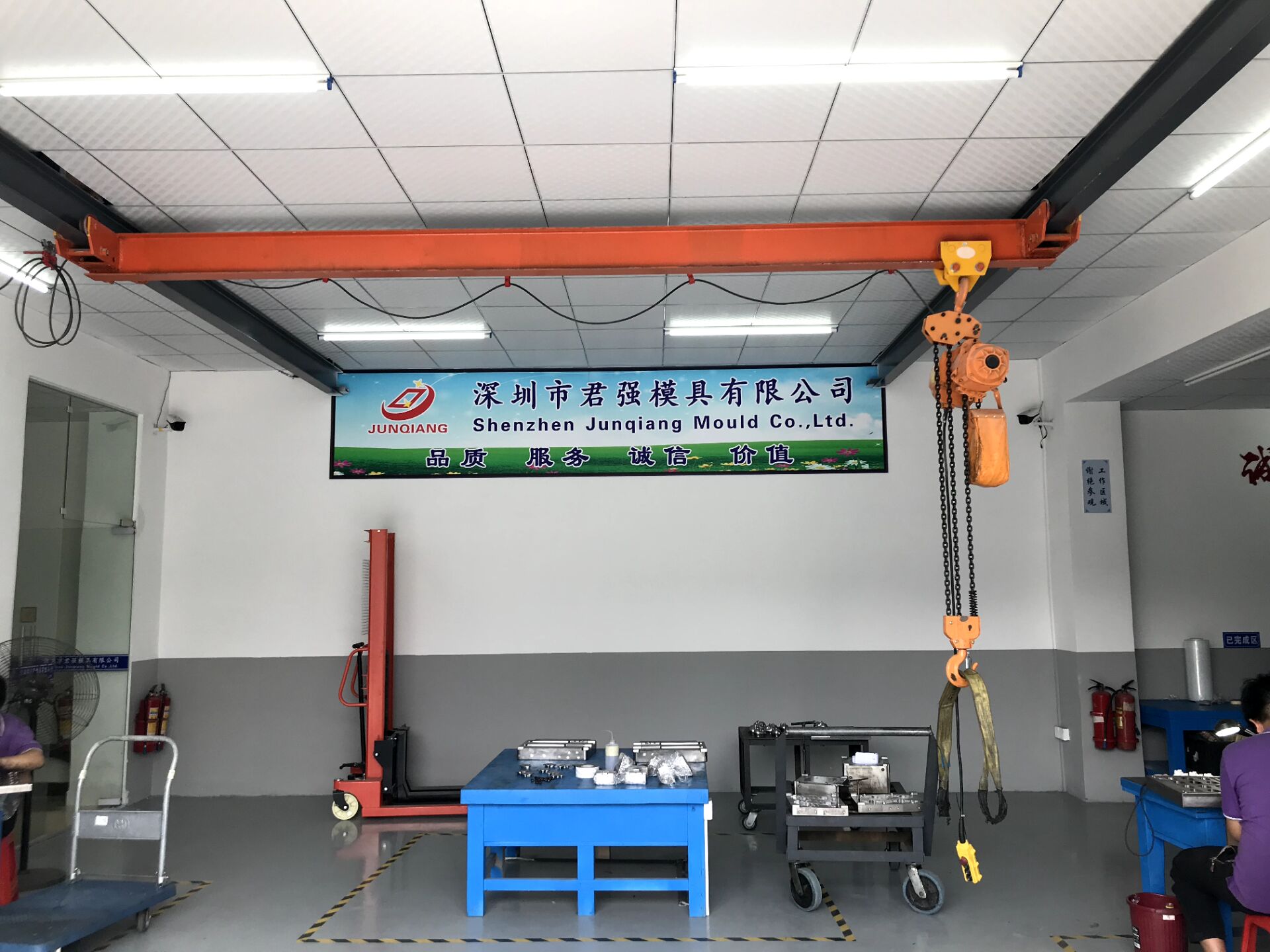

深圳市君强实业有限公司是一家专业从事模具晒纹,咬花,精加工企业。我们尊崇“诚信铸就品质,质量赢得市场”的企业精神,营造良好的服务环境,以全新的管理模式、放心的品质,合理的价格为生存的根本。我们始终坚持客户至上,携手新老客户一道共创美好的未来!...
